Descrição

Inclui

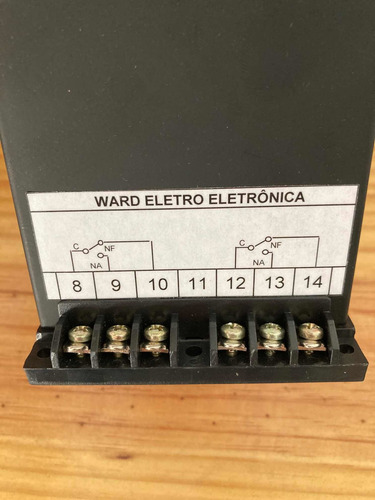

Relé Monitor de Isolação para Redes CC
RCX-300


· Aplicação


O relé tipo RCX-300 é indicado para supervisionar redes de corrente contínua isoladas contra contatos à terra.


· Princípio de Funcionamento


O sistema de medição adotado é o desequilíbrio de uma ponte de resistência na qual dois braços são as resistências de acoplamento ligadas às duas linhas do sistema (+ e -) e outras duas são as resistências de isolação de cada linha à terra.
Qualquer desequilíbrio na resistência de isolação provoca uma circulação de corrente entre a terra e o ponto comum das duas resistências de acoplamento (ponto P na fig.1). O sinal de corrente é convertido numa tensão e comparada com uma tensão de referência ajustada externamente e proporcional a tensão da rede, conforme a sensibilidade escolhida (a sensibilidade é o valor da resistência de isolação de uma linha que provoca a atuação do relé, considerando a outra linha infinita). Se o valor medido estiver abaixo do nível de saída ajustado, os contatos do relé de saída irão comutar permanecendo nesta condição até o sistema voltar à condição normal (extinção de defeito).

Produto novo na caixa original.
